オフィスのOA化が進む中、煩雑になりがちなネットワーク配線などが悩みの種の大きな要因となっております。
当社がお勧めするOAフロアは、耐久性・安全性・施工性に優れた床材を敷設し、
床空間に配線類を埋設することで快適なオフィス空間へと実現可能にします。
支持脚と床面の軽量一体成形。
予め脚のついたブロック型のOAフロアをアンダーシートを敷いた床に敷き詰めるタイプのOAフロアです。軽量で施工が簡単なので、短期間で工事が可能です。多様化する情報ネットワークに対応した設計。500mm角のタイルカーペットを1枚はがすだけで配線の確認が可能です。高さは25mm、40mm、50mm、75mm、100mmタイプをご用意しています。
品番 | |||
---|---|---|---|
BF-25 | BFH-40 | BFH-50 | |
床上げ高 | 25mm | 40mm | 50mm |
耐荷重性能 (最弱部集中荷重50Φ) | 3000N | 4000N | |
設置寸法 (本体実寸) | W250×D250×H25 (W249×D249×H25) | W250×D250×H40 (W247×D247×H40) | W250×D250×H50 (W245.5×D245.5×H50) |
重量 (本体パネル) | 約6.2kg/㎡ | 約8.4kg/㎡ | 約9.4kg/㎡ |
重量(補助脚) | 約3g | 約3g | 約3g |
有効配線高 | 15mm | 25mm | 34mm |
材質 | 再生ポリプロピレン | ||
連結固定 | ○ (別途連結ジョイント使用) | ||
平面図/ 断面納まり図 | PDF DXF | PDF DXF | PDF DXF |
設計価格 本体パネル(税別) | ¥10,000/㎡ | ¥11,000/㎡ | ¥12,000/㎡ |
設計価格 補助脚(税別) | ¥50/個 | ¥50/個 | ¥70/個 |
品番 | |||
---|---|---|---|
BF-50R | BF-75 | BF-100 | |
床上げ高 | 50mm | 75mm | 100mm |
耐荷重性能 (最弱部集中荷重50Φ) | 3000N | ||
設置寸法 (本体実寸) | W250×D250×H50 (W247×D247×H50) | W250×D250×H75 (W248×D248×H75) | W250×D250×H100 (W248×D248×H100) |
重量 (本体パネル) | 約7.7kg/㎡ | 約8.5kg/㎡ | 約9.0kg/㎡ |
重量(補助脚) | 約3g | 約4g | 約4g |
有効配線高 | 32mm | 52mm | 77mm |
材質 | 再生ポリプロピレン | ||
連結固定 | ○ (別途連結ジョイント使用) | ○ (別途連結ジョイント使用) | ○ (別途連結ジョイント使用) |
平面図/ 断面納まり図 | PDF DXF | PDF DXF | PDF DXF |
設計価格 本体パネル(税別) | ¥12,000/㎡ | ¥13,000/㎡ | ¥16,000/㎡ |
設計価格 補助脚(税別) | ¥70/個 | ¥80/個 | ¥120/個 |
試験項目 | 試験方法 | 評価基準 |
---|---|---|
寸法測定※ | パネルの長さ、高さの測定(0.5mm単位での測定) | メーカーの仕様による |
静荷重試験 | 最弱部における、所定荷重※※時の変形量と残留変形量を測定 | 変形量:5.0m 以下/残留変形量:3.0mm 以下 |
衝撃試験 | 最弱部における、質量 20kgの砂袋を 400mm の高さより自由落下させた後の残留変形量を測定 | 残留変形量:3.0mm 以下/目視による損傷ないこと |
ローリングロード試験 | 最弱部における、所定荷重※※を加えた車輪を5,000往復させた後の残留変形量を測定 | 残留変形量:3.0mm 以下 |
帯電性試験 | 試験体に載せたJIS A 1455 の既定の測定装置による判定値 U 値を測定 | 一般事務室など:U値0.6以上 電算機室など:U値1.2以上 |
漏えい抵抗試験 | 接地された銅板上に設置した試験体の中央と接地の抵抗値を絶縁抵抗計で測定 | 漏えい抵抗:1.0×106Ω以上 |
振動試験 | 1,000mm×2,500mm 以上の面積を設置した試験体に所定のおもり※※を載せ、所定の最大加速度※※で 2Hz、3 波の加速度波形で加振し、加振後の状態を確認 | パネルの脱落がないこと |
※精度が要求されるフロアについては別途規定 | ||
※※所定荷重、所定のおもりや所定の最大加速度に関しては受渡当事者間の協定により決定。 | ||
尚、詳細につきましては工業会発行の「フリーアクセスフロア試験方法(JIS A1450)に基づくフリーアクセスフロアの性能評価」をご参照ください。 |
BF-25 | BFH-40 | BFH-50 | BF-50R | BF-75 | BF-100 | |||||
---|---|---|---|---|---|---|---|---|---|---|
種類 | ケーブルの種類 | ケーブル外径 | 断面積 | 配線収納可能本数(2配線路及び3経路) 推奨配線率51%以下 | ||||||
電力配線 | 丸形1.6mm 3心 丸形2.0mm 3心 平形1.6mm 3心 平形2.0mm 3心 | φ10.5mm φ11.5mm 6.2×13mm 6.6×14mm | 86.6mm2 103.9mm2 80.6mm2 92.4mm2 | 12本 10本 13本 11本 | 22本 18本 24本 21本 | 31本 25本 33本 29本 | 27本 22本 29本 25本 | 47本 39本 50本 44本 | 71本 59本 77本 67本 | |
電話配線 | 2対カット屋内線(0.4) 10対構内用ケーブル(0.4) 20対構内用ケーブル(0.4) | φ3.7mm φ7.0mm φ8.0mm | 10.8mm2 38.5mm2 50.3mm2 | 101本 28本 21本 | 180本 50本 38本 | 248本 69本 53本 | 219本 61本 47本 | 376本 105本 80本 | 574本 161本 123本 | |
情報配線 | CAT5E LANケーブル4対 CAT5E LANケーブル24対 | φ5.5mm φ18.5mm | 24mm2 269mm2 | 45本 0本 | 81本 2本 | 111本 4本 | 99本 4本 | 169本 6本 | 258本 8本 | |
有効配線スペース率 | 35% | 39% | 43% | 38% | 40% | 46% | ||||
配線有効スペース(断面積) | 2,188mm2 | 3,900mm2 | 5,375mm2 | 4,750mm2 | 8,142mm2 | 12,417mm2 |

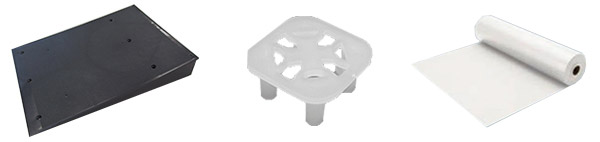

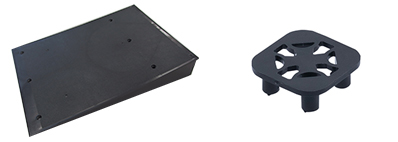

品名 | |||||
---|---|---|---|---|---|
スロープBF-SI | ジョイント | クッションシート | 配線ベースB(BF-25専用) | BF スペースボーダー | |
対応製品 | 下記「オプション品の検査済み適合表」をご確認ください。 | ||||
サイズ | W250×D337×H50mm | 20mm×20mm | 1,050mm巾×50m巻×1.0t 1,050mm巾×25m巻×1.0t | W245×D245×H25mm | W250×D15×H50mm W250×D25×H50mm W250×D50×H50mm |
重量 | 約570g | 約0.7g | 25m巻:約1,700g 50m巻:約3,200g | 約1,260g | BFB-515:約41g BFB-252:約57g BFB-550:約87g |
材質 | 再生ポリプロピレン | ポリプロピレン | ポリエチレン | SS400 | 再生ポリプロピレン |
設計価格 (税別) | ¥9,000(4枚C/S) | ¥2,200(200個C/S) | ¥8,000/巻(50m) ¥4,800/巻(25m) | ¥8,000/個 | ¥12,015/1箱(BFB-515) ¥7,200/1箱(BFB-525) ¥3,600/1箱(BFB-550) |
平面図/ 断面納まり図 | - | - |
品番 | 設置寸法 | 床上げ高 | 有効配線高 | 重量 | 耐荷重性能 | 材質 | 図面 |
---|---|---|---|---|---|---|---|
BFP | 下部ベース500×500×50mm 上板パネル250×250×15mm | 50mm | 32mm | 約7.3kg/㎡ | 3000Nタイプ | ポリプロピレン(バージン材) | |
※価格についてはお問い合わせください |
高さ調整が自在。
高さ調節が可能な支柱の上にパネルをのせて使用するレベル調整タイプのOAフロアは、データセンターなど高さが必要な場所にも対応可能。床下を有効活用出来ます。耐火性に優れたスチールパネルと様々な高さの支柱を取り揃えております。
品番 | ||
---|---|---|
BFW標準パネル(NC) | BFW配線パネル(1C) | |
床上げ高 | 40~500mm | |
耐荷重性能 | 3000N・5000N | |
サイズ | W500×D500×T20 | |
重量(本体パネル) | 約5.0kg/枚 | |
材質 | BFW3000 スチール+パーチクルボード/BFW5000 スチール+MDF | |
耐震 | 1.0G | |
平面図/ 断面納まり図 | PDF JWW | |
設計価格 標準高H100(税別) | 3000N:¥15,000/㎡ 5000N:¥18,000/㎡ |
試験項目 | 試験方法 | 評価基準 |
---|---|---|
寸法測定※ | パネルの長さ、高さの測定(0.5mm単位での測定) | メーカーの仕様による |
静荷重試験 | 最弱部における、所定荷重※※時の変形量と残留変形量を測定 | 変形量:5.0m 以下/残留変形量:3.0mm 以下 |
衝撃試験 | 最弱部における、質量 20kgの砂袋を 400mm の高さより自由落下させた後の残留変形量を測定 | 残留変形量:3.0mm 以下/目視による損傷ないこと |
ローリングロード試験 | 最弱部における、所定荷重※※を加えた車輪を5,000往復させた後の残留変形量を測定 | 残留変形量:3.0mm 以下 |
燃焼試験 | 試験体中央部の下端で、0.5㎤のエタノールを燃焼させた後の残炎時間を測定 | グレードⅠ:残炎時間 0 秒 グレードⅡ:残炎時間 0 超 60 秒以下 |
帯電性試験 | 試験体に載せたJIS A 1455 の既定の測定装置による判定値 U 値を測定 | 一般事務室など:U値0.6以上 電算機室など:U値1.2以上 |
漏えい抵抗試験 | 接地された銅板上に設置した試験体の中央と接地の抵抗値を絶縁抵抗計で測定 | 漏えい抵抗:1.0×106Ω以上 |
振動試験 | 1,000mm×2,500mm 以上の面積を設置した試験体に所定のおもり※※を載せ、所定の最大加速度※※で 2Hz、3 波の加速度波形で加振し、加振後の状態を確認 | パネルの脱落がないこと |
※精度が要求されるフロアについては別途規定 | ||
※※所定荷重、所定のおもりや所定の最大加速度に関しては受渡当事者間の協定により決定。 | ||
尚、詳細につきましては工業会発行の「フリーアクセスフロア試験方法(JIS A1450)に基づくフリーアクセスフロアの性能評価」をご参照ください。 |
※施工の際は弊社標準施工要領書に従い行ってください。
※製品保証に付きましては、ステップライン株式会社が発行する製品保証書、納品書等を提示できることと致します。
(提示できない場合は保証対象外となります)
※リユース品、弊社代理店以外、並行輸入品に付きましては、保証対象外と致します。

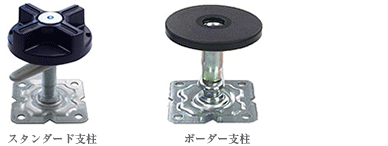

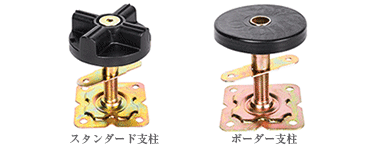

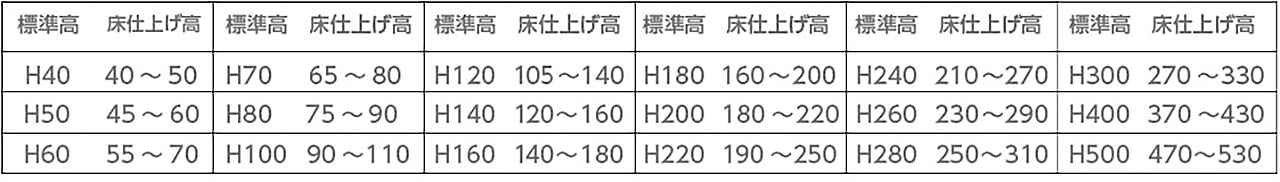

品名 | ||
---|---|---|
スタンダード支柱HEAD | ボーダー支柱HEAD | |
標準高 | H40~H500 | H40~H500 |
支柱タイプ |
標準高 | H40 | H50 | H60/70 | H80 | H90 | H100/110 | H120/130 | H140/150 | H160/170 | H180/190 | H200/210 | H220/230 | |
床上げ高 | 39-51 | 45-60 | 55-81 | 71-92 | 81-102 | 87-126 | 101-146 | 121-166 | 141-186 | 161-206 | 181-226 | 201-246 | |
支柱 | HEAD | STEEL 5mm | STEEL 5mm | STEEL 10mm | ALUM 25mm | ALUM 25mm | ALUM 50mm | ALUM 50mm | ALUM 50mm | ALUM 50mm | ALUM 50mm | ALUM 50mm | ALUM 50mm |
M16TYPE | 30 | 40 | 50 | 50 | 60 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | |
設計価格 (税別) | ¥1,100 | ¥1,100 | ¥1,100 | ¥1,100 | ¥1,100 | ¥1,200 | ¥1,200 | ¥1,300 | ¥1,300 | ¥1,500 | ¥1,500 | ¥1,500 | |
※上記以上のご対応も可能です。詳細はお問い合わせください。 | |||||||||||||
※BFW支柱はすべてのバリエーションでウィスカ対策可能です。仕様・詳細につきましては別途お問い合わせください。 | |||||||||||||
※製品の仕様は予告なく変更になる場合がございます。ご了承下さい。 |
品名 | |||||
---|---|---|---|---|---|
スロープBF-SI | ジョイント | アンダーシート | アルミ框 | BFスペースボーダー | |
BF-25 | × | 〇 | 〇 | 〇 | × |
BFH-40 | △(要加工) | 〇 | 〇 | 〇 | × |
BFH-50 | 〇 | 〇 | 〇 | 〇 | 〇 |
BF-50R | 〇 | 〇 | 〇 | 〇 | 〇 |
BF-75 | × | × | 〇 | × | × |
BF-100 | × | 〇 | 〇 | × | × |
BFW(1C) | × | × | × | × |
品名 | |||||
---|---|---|---|---|---|
TERADA社製フロアコンセント | グレーチング | ||||
SMS10000 | EEMシリーズ EEM10000,EEM30000 | CEA70000 | CEC70000 | ||
BF-25 | × | × | × | × | × |
BFH-40 | 〇 | × | × | × | 〇 |
BFH-50 | 〇 | 〇 (EEM00050使用) | × | × | 〇 |
BF-50R | 〇 | 〇 (EEM00050使用) | × | × | 〇 |
BF-75 | × | × | × | × | 〇 |
BF-100 | × | × | × | × | 〇 |
BFW(1C) | × | 〇 | 〇 | 〇 | 〇 |
「強くて軽い」をコンセプトに設計開発。
オールスチール製で、ライフサイクルを終えた後はリサイクル可能。
軽量なので一度にたくさん運搬でき、施工効率を大幅に向上できます。
品番 | ||||
---|---|---|---|---|
標準パネル | オプション | |||
MF-3ZC | MF-5ZC | MF-3YC | MF-5YC | |
規格 | 3000N | 5000N | 3000N | 5000N |
寸法 | 500mm×500mm×25mm | |||
材質 | 溶融亜鉛メッキ鋼板 | |||
構法と分類 | パネル構法、支持分離式、独立支柱タイプ | |||
製品重量 (単重) | 約4.8kg/枚 | 約5.7kg/枚 | 約4.9kg/枚 | 約5.9kg/枚 |
製品重量 (支柱込/㎡) | 19.3~19.7kg/㎡ | 23.7~24.1kg/㎡ | 19.4~19.8kg/㎡ | 23.9~24.3kg/㎡ |
基本セット(1㎡) | 標準パネル4枚 | 標準パネル3枚+オプションパネル1枚 |
品番 | ||||
---|---|---|---|---|
標準パネル | 設備パネル | |||
MF-3ZF | MF-5ZF | MF-3YF | MF-5YF | |
規格 | 3000N | 5000N | 3000N | 5000N |
寸法 | 500mm×500mm×25mm | |||
材質 | 溶融亜鉛メッキ鋼板 | |||
構法と分類 | パネル構法、支持分離式、独立支柱タイプ | |||
製品重量 (単重) | 約7.3kg/枚 | 約9.2kg/枚 | 約7.6kg/枚 | 約8.8kg/枚 |
製品重量 (支柱込/㎡) | 29.3~29.7kg/㎡ | 36.9~37.3kg/㎡ | 29.6~30.0kg/㎡ | 36.5~36.9kg/㎡ |
基本セット(1㎡) | 標準パネル4枚 | 標準パネル3枚+オプションパネル1枚 |
